基于瑞萨R7FA2L1AB2DFL单片机的水位检测器制作方案

概述

文章主要介绍如何使用e2studio灵活软件包（FSP）对瑞萨R7FA2L1AB2DFL单片机开发板进行ADC单通道采集电压，评估AD功能，以及制作水位检测器。其中重点介绍了使用EZ-CUBE3仿真器对RA-Eco-RA2L1-48PIN开发板成功烧录及调试；

同时还使用另一个J-Link烧录固件至J-Link OB-STM32F072，对其升级，支持ARM v8的Renesas芯片烧录及调试，显示p000脚值、ADC电压值、水深值。

AD功能评估

01 创建工程

打开e2studio软件；

依次点击文件-新建-瑞萨C/C++项目-Renesas RA；

依次进行工程命名，路径设置，FSP版本，目标开发板选择，Device选择R7FA2L1AB2DFL，工具链选择GNU ARM Embedded；

完成工程创建。

ADC及串口配置完成后，构建工程，确保无误。

输入代码，实现ADC采集与重定向串口打印输出。

02 使用瑞萨EN-CUBE3仿真器调试

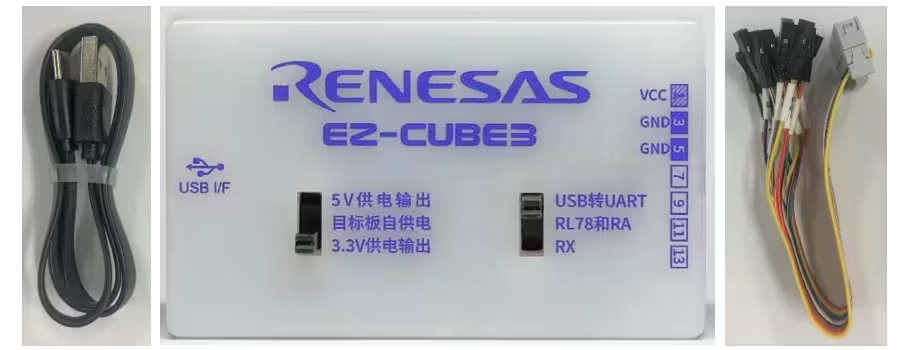

瑞萨EN-CUBE3仿真器

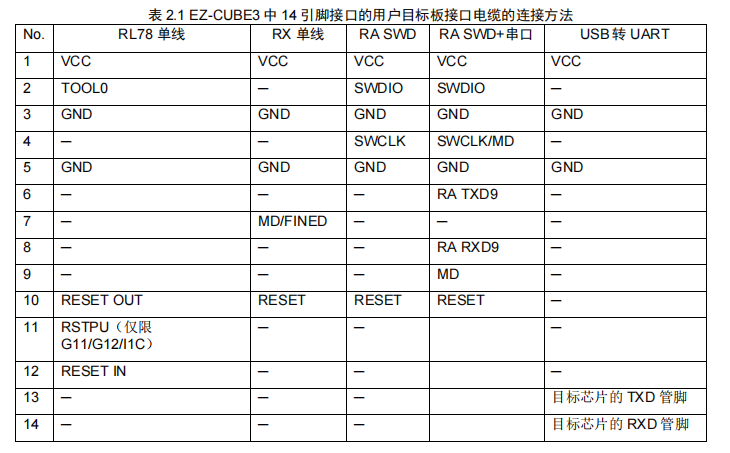

因RA-Eco-RA2L1-48PIN板上没有USB口，RA-Eco-RA2L1-48PIN调试时，左边档位先打到RA档，按下表RA SWD+串口列接线调试。之后，将左边档位打到USB+UART档，进行串口打印。

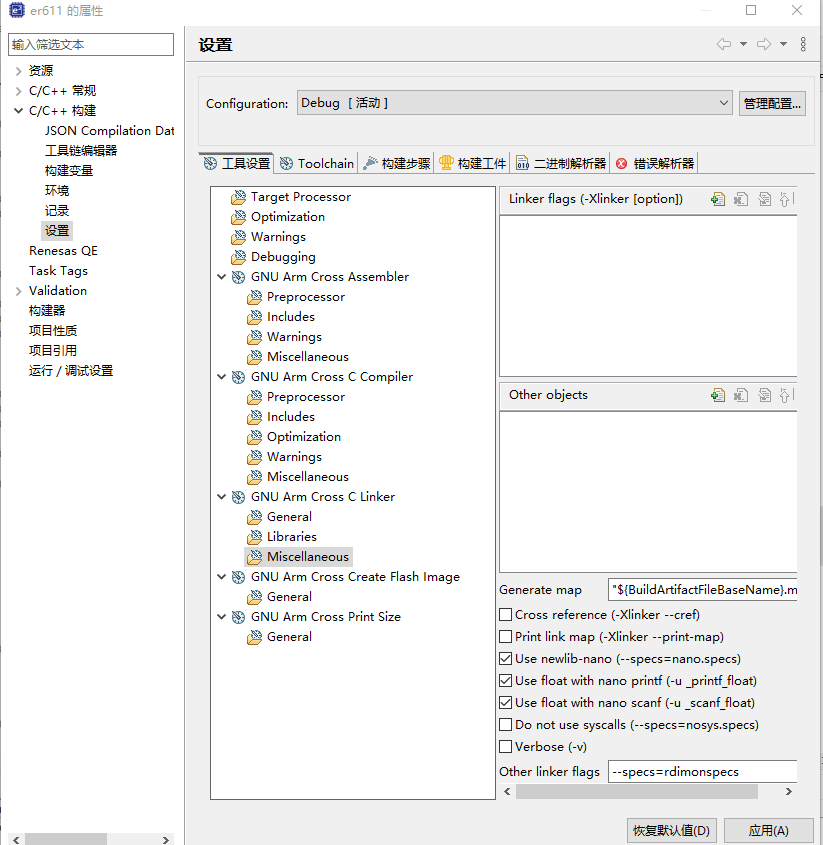

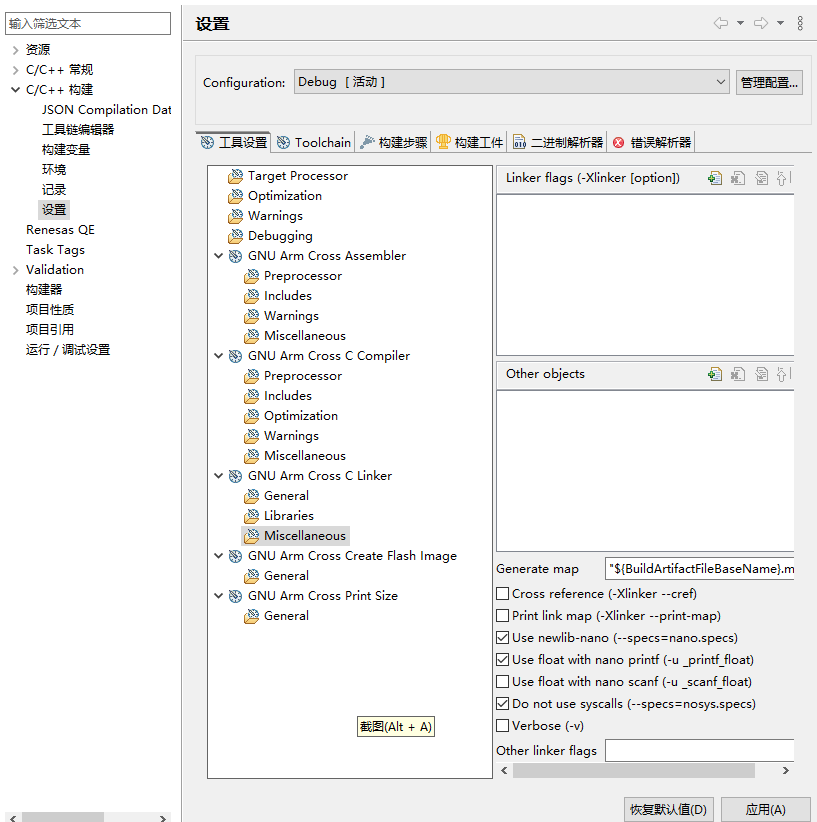

用瑞萨EN-CUBE3仿真器调试时，项目-属性-工具设置选项为下表所示。

也可以对J-Link OB升级固件，用J-Link OB调试

因J-Link OB不支持ARM v8-M，J-Link OB进行如下改进：

使用另一个J-Link或DAP-Link或ST-Link或PW-Link烧录更新的固件J-Link OB-STM32F072-128KB-CortexM 20231030.bin固件至STM32F072CBT6芯片。

03 演示效果

EN-CUBE3

RA2L1-ADC

04 工程代码

左右滑动查看完整内容

#include"hal_data.h"
#include


FSP_CPP_HEADER
voidR_BSP_WarmStart(bsp_warm_start_event_tevent);
FSP_CPP_FOOTER


fsp_err_terr = FSP_SUCCESS;
volatilebool uart_send_complete_flag =false;
voiduser_uart_callback(uart_callback_args_t* p_args)
{
 if(p_args->event == UART_EVENT_TX_COMPLETE)
  {
    uart_send_complete_flag =true;
  }
}


/*------------- 串口重定向 -------------*/
#ifdef__GNUC__
 #definePUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else


#endif


PUTCHAR_PROTOTYPE
{
    err =R_SCI_UART_Write(&g_uart9_ctrl, (uint8_t*)&ch,1);
   if(FSP_SUCCESS != err) __BKPT();
   while(uart_send_complete_flag ==false){}
    uart_send_complete_flag =false;
   returnch;
}


int_write(intfd,char*pBuffer,intsize)
{
 for(inti=0;i





	制作水位检测器

	01水位传感器运行原理

	当平行铜线之间有水时，水浸没的高度不同，电流不同。铜线间的电阻根据水位的变化而变化。

	电阻与水的高度成反比（传感器浸水越深，导电性越好，电阻越小，电流越大）。电路连接：

	ADC读取电压（V）与水位高度（mm）为线性相关关系：Y=41.774-38.686

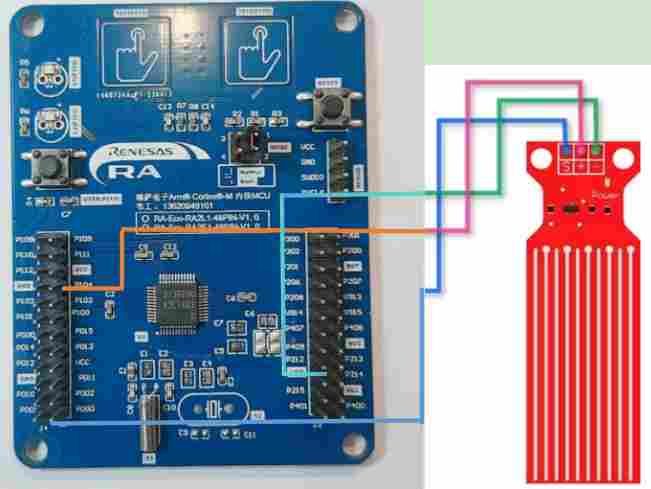

	从而得出水位值。RA-Eco-RA2L1-48PIN开发板与水位传感器连线图如下。



	02主循环部分代码修改如下

	左右滑动查看完整内容


while(1)
{
   uint16_tadc_data25=0;
   doublea25,wl;// define wl (water level)
    (void)R_ADC_ScanStart(&g_adc0_ctrl);
    scan_complete_flag =false;
   while(!scan_complete_flag)
    {
    }


    err =R_ADC_Read(&g_adc0_ctrl, ADC_CHANNEL_25, &adc_data25);
   assert(FSP_SUCCESS == err);
    a25=(double)(adc_data25/4095.0)*3.3;
    wl = (double)(41.774* a25 -38.686);// water level definition equation
   printf("P510(AN25)=%d, voltage=%f, water level=%f mm
",adc_data25,a25,wl);// print water level (mm)


   R_BSP_SoftwareDelay(1000, BSP_DELAY_UNITS_MILLISECONDS);
}



	03演示效果

	RA2L1-水位测试

	结果结论

	瑞萨RA2L1微控制器集成的外设，简化了设计并能加快开发过程。它有优越的关键性能，比如：灵活的连接性（UART通信接口等）满足工业自动化项目的需求。
