CoWoS（Chip-on-Wafer-on-Substrate）先进封装工艺的材料全景图及国产替代进展

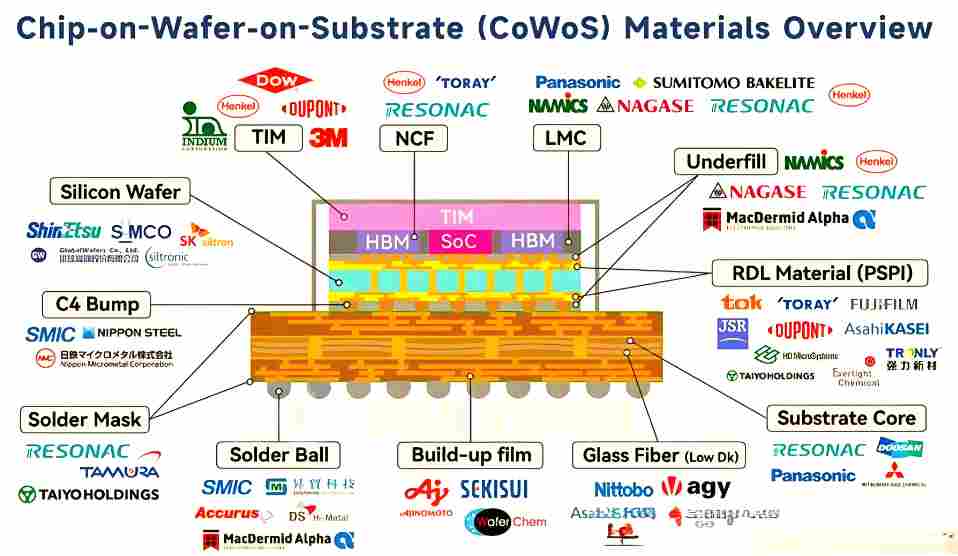

这张图是CoWoS（Chip-on-Wafer-on-Substrate）先进封装工艺的材料全景图，清晰展示了从底层基板到顶层芯片的全链条材料体系，以及各环节的全球核心供应商。下面我们分层拆解：
一、中间结构：CoWoS 的分层逻辑
从下到上，CoWoS 的核心结构分为三大层：
1. 底层：基板承载层（Substrate Layer）
这是整个封装的 “地基”，负责机械支撑和电气连接：
Substrate Core（基板核心）：核心是低介电常数玻璃纤维（Glass Fiber, Low Dk），提供绝缘与支撑，供应商包括 RESONAC、DOOSAN、Panasonic 等。
Build-up film（积层膜）：即 IC 载板的关键绝缘层（如 ABF 膜），用于构建高密度布线，核心供应商是日本味之素（AJINOMOTO，ABF 膜垄断者），还有 SEKISUI、Nittobo、万华化学等。
Solder Ball（焊球）：实现基板与 PCB 的电气连接，供应商包括中芯国际（SMIC）、Accurus、MacDermid Alpha 等。
Solder Mask（阻焊层）：保护基板线路，防止短路和氧化，供应商有 RESONAC、TAMURA、TAIYO HOLDINGS 等。
2. 中层：芯片互联层（Chip Interconnection Layer）
这是实现芯片与基板高密度互联的核心：
C4 Bump（C4 凸点）：即控制塌陷芯片凸点，是 SoC/HBM 与基板的核心电气连接结构，供应商包括中芯国际（SMIC）、NIPPON STEEL 等。
RDL Material (PSPI)（重布线层材料，光敏聚酰亚胺）：用于构建芯片间的重布线层，实现超高带宽信号传输，供应商包括 tok、TORAY、JSR、Dupont，以及国内的强力新材（TRONLY）。
Underfill（底填材料）：填充凸点与基板的间隙，缓冲热应力、保护焊点，供应商有 NAMICS、NAGASE、Henkel、MacDermid Alpha 等。
3. 顶层：芯片与热管理层（Chip & Thermal Management Layer）
这一层保障高算力芯片的稳定运行：
核心芯片：包括 SoC（计算芯片）和 HBM（高带宽内存），通过硅中介层（Silicon Wafer）实现 3D 堆叠，硅片供应商有信越（ShinEtsu）、SUMCO、SK Siltron 等。
TIM（热界面材料）：填充在芯片与散热结构之间，降低热阻、提升散热效率，供应商包括陶氏（Dow）、杜邦（DuPont）、3M、Henkel、Indium 等国际巨头。
NCF（非导电膜）：用于芯片键合的绝缘与粘接，供应商有 Henkel、TORAY、RESONAC 等。
LMC（低模量化合物）：用于封装保护和应力缓冲，供应商包括 Panasonic、NAMICS、NAGASE、RESONAC、Henkel 等。
二、行业解读：供应链格局与国产机遇
从这张图可以清晰看到：
高端材料仍被国际巨头主导：ABF 积层膜、高端 TIM、PSPI 等核心材料，话语权仍在日本、美国企业手中。
国产厂商已在部分环节实现突破：在焊球、阻焊层、部分 RDL 材料（如强力新材）等领域，国内企业已进入供应链。
供应链高度全球化：CoWoS 作为台积电主导的先进封装工艺，其材料体系依赖全球协作，同时也凸显了自主可控的战略紧迫性。
这张图不仅是材料清单，更是先进封装领域 “卡脖子” 环节和国产替代机会的直观映射。
三、CoWoS 关键材料国产替代进展清单
1、底层基板与承载材料
| 材料环节 | 核心功能 | 代表国产厂商 | 技术进展与市场地位 |
|---|---|---|---|
|
基板核心 (Substrate Core) |
提供机械支撑与电气绝缘 | 深南电路、沪电股份、生益科技 | 已实现中高端 IC 载板量产，在消费电子、汽车电子领域广泛应用，部分产品进入国际供应链。 |
|
积层膜 (Build-up film) |
高密度布线绝缘层（ABF 膜） | 序轮、华正新材、南亚新材 | ABF 膜仍处技术突破期，序轮等企业完成实验室验证，量产稳定性待提升；普通积层膜已实现国产替代。 |
|
阻焊层 (Solder Mask) |
保护线路、防止短路 | 容大感光、广信材料、三孚新材 | 技术成熟，产品覆盖中高端封装，国内市场占有率超 50%，部分产品出口海外。 |
|
焊球 (Solder Ball) |
基板与 PCB 电气连接 | 中芯国际、Accurus、有研亿金 | 已实现规模化量产，在消费电子、通信领域广泛应用，技术指标接近国际先进水平。 |
2、芯片互联与重布线材料
| 材料环节 | 核心功能 | 代表国产厂商 | 技术进展与市场地位 |
|---|---|---|---|
|
C4 凸点 (C4 Bump) |
芯片与基板的核心互联 | 中芯国际、长电科技、通富微电 | 国内封测龙头已掌握成熟工艺，在中高端封装中广泛应用，技术与国际差距较小。 |
|
RDL 材料 (PSPI) |
重布线层绝缘与保护 | 强力新材、明士、华海诚科 | 强力新材等企业实现 PSPI 量产，进入部分先进封装供应链；高端高分辨率 PSPI 仍依赖进口。 |
|
底填材料 (Underfill) |
保护凸点、缓冲热应力 | 华海诚科、德邦科技、安集科技 | 中低端产品已实现国产替代，高端高流动性、高可靠性底填仍需进口，技术攻关中。 |
3、热管理与封装保护材料
| 材料环节 | 核心功能 | 代表国产厂商 | 技术进展与市场地位 |
|---|---|---|---|
|
热界面材料 (TIM) |
降低界面热阻、提升散热 | 德邦科技、天孚通信、碳元科技 | 导热凝胶、垫片等产品满足中高端需求，在 5G、AI 服务器领域应用广泛，部分产品性能对标国际巨头。 |
|
非导电膜 (NCF) |
芯片键合绝缘与粘接 | 回天新材、德邦科技 | 处于技术追赶阶段，实验室样品性能接近国际水平，量产应用待验证。 |
|
低模量化合物 (LMC) |
封装保护与应力缓冲 | 华海诚科、回天新材 | 中低端产品已实现替代，高端低模量、高可靠性产品仍依赖进口。 |
4、硅片与辅助材料
| 材料环节 | 核心功能 | 代表国产厂商 | 技术进展与市场地位 |
|---|---|---|---|
|
硅片 (Silicon Wafer) |
硅中介层与芯片基底 | 沪硅产业、立昂微、中环股份 | 12 英寸大硅片实现量产，在成熟制程应用广泛；高端 12nm 以下硅片仍处技术突破期。 |
|
玻璃纤维 (Low Dk) |
低介电基板增强材料 | 中国巨石、泰山玻纤 | 低介电玻璃纤维实现量产，在高端 PCB 和 IC 载板中逐步应用，技术指标接近国际先进水平。 |
总结：国产替代的关键突破点
- 已规模化替代：阻焊层、焊球、中低端 TIM、普通积层膜等材料，国产厂商已占据主导地位。
- 技术追赶中：ABF 膜、高端 PSPI、高流动性底填等高端材料，国内企业完成实验室突破，正推进量产验证。
- 核心瓶颈：高端 TIM、NCF、LMC 等材料，仍面临分子设计、工艺稳定性等技术壁垒，是未来攻关重点。
