Soitec 300毫米 Power-SOI 衬底：助力先进栅极驱动芯片高频高效驱动宽禁带功率器件
Alex Lim, alex.lim-jan-pang@soitec.com
Rainer Lutz, rainer.lutz@soitec.com
引言
电力电子行业正持续朝着更高效率、更大功率密度以及更优热管理能力的方向迈进。随着传统硅基IGBT器件接近性能极限，碳化硅（SiC）与氮化镓（GaN）等宽禁带（WBG）半导体材料，正快速崛起为新一代应用的关键技术选项。
尽管宽禁带材料本身具备优越的电气特性，但要真正释放其潜力，仍需依赖高性能、专用化的驱动与控制解决方案。本白皮书将重点介绍Soitec的Power-SOI技术——一项专为提升WBG器件在电能转换及电机控制系统中应用价值而设计的创新平台。
Power-SOI技术现已提供200 mm与300 mm两种规格，是一项成熟且高度可靠的绝缘体上硅（SOI）平台，专为先进栅极驱动器与电源管理芯片（PMIC）量身打造。基于Power-SOI的集成电路可显著简化SiC与GaN器件平台的系统设计流程，提升系统稳定性与可靠性，并在电动汽车、工业自动化、可再生能源系统以及数据中心电源等应用中实现性能突破。
后续章节将深入探讨Power-SOI在器件设计、运行原理与性能优势等方面的核心价值，全面呈现其在加速新一代宽禁带器件大规模应用中的战略地位。
栅极驱动与电源管理芯片的发展趋势与挑战
随着宽禁带（WBG）半导体在电能转换与电机控制领域的快速应用，栅极驱动器与电源管理芯片（PMIC）技术也迎来了关键性的发展机遇。新一代WBG器件对驱动与控制系统提出更高要求，正在深刻推动PMIC架构与性能的创新升级。
当前，业界在开发新一代PMIC解决方案时，面临一系列趋势变化与技术挑战，特别是在300 mm晶圆平台上的集成与制造。如何实现更高的开关频率、更低的功耗、更强的系统稳定性，已成为引领未来电源管理芯片设计的核心方向。
更高的开关频率
与传统硅基器件相比，宽禁带（WBG）器件具备显著更高的开关频率，能够实现更高的功率密度与更优的系统效率。然而，这一性能优势也对栅极驱动IC提出了新的设计挑战，包括：
- 应对更高的dV/dt与dI/dt瞬变干扰：WBG器件在高速开关过程中，由于电路寄生参数引发更剧烈的电压与电流变化，驱动IC必须具备优良的抗干扰能力，以保障系统稳定性。
- 最小化传播延迟，确保时序精准控制：在高频工作条件下，任何时序偏差都可能引发效率损失或系统误触发，驱动器需实现极低延迟和高精度的控制能力。
- 提供充足且受控的驱动能力：WBG器件相较于硅器件，其栅极驱动强度要求更高，因此驱动IC需具备更强的电荷/放电能力，以快速驱动器件栅电容，确保高频稳定运行。
更高的工作电压与温度
宽禁带（WBG）器件相较于硅基器件，具备更高的耐压能力（>1200V）以及更高的结温承受能力（Tj >175°C）。在如此严苛的工作条件下，栅极驱动IC必须保持稳定可靠的运行，这对其设计提出以下关键要求：
- 具备高压隔离能力与坚固的电路保护机制：驱动IC需能够承受高电压冲击，同时提供有效的隔离与保护，防止器件击穿或失效。
- 在宽温区间内保持稳定性能：驱动器件必须在极端高温甚至快速温度变化条件下仍保持精准的功能响应和长周期可靠性。
- 具备针对严苛环境的封装与布局优化设计：IC的布局设计与封装工艺需充分考虑电气隔离、热管理及机械稳定性，以适应汽车、工业和能源等高应力应用场景。
智能特性高度集成化
为简化系统设计、提升整体可靠性，栅极驱动IC正朝着更高集成度与智能化方向发展，集成越来越多关键功能模块，包括：
- 集成功率驱动单元与上下管驱动器：通过将低侧/高侧驱动功能与功率级集成在单一芯片内，可大幅简化外围电路设计，提升系统紧凑性与效率。
- 先进的监测与保护机制：集成去饱和检测（Desaturation）、过流保护、欠压锁定（UVLO）等功能，同时结合更多数字模块（如非易失性存储器NVM），实现实时状态反馈与自我保护。
- 自适应驱动技术与可编程能力：支持如主动米勒箝位（Active Miller Clamping）、di/dt斜率控制等智能驱动方式，并提供灵活的参数可编程接口，助力系统在不同应用场景下实现性能最优化配置。
汽车与工业级认证要求
随着宽禁带（WBG）器件在汽车与工业领域的广泛应用，栅极驱动IC也必须满足更高等级的质量与可靠性标准，以确保长期稳定运行并符合行业合规要求，包括：
- 满足汽车与工业应用认证标准：符合如AEC-Q100（汽车电子认证）、ISO 26262（功能安全）以及IEC 61508（工业安全标准）等关键规范，确保器件在安全关键型系统中的可信度。
- 具备优异的电磁兼容性（EMC）与抗电磁干扰能力（EMI）：在高频、高压应用环境中，驱动器件需有效抑制干扰、避免串扰，保障系统稳定运行。
- 高制造质量与全流程可追溯性：器件必须符合严苛的生产控制标准，并支持从晶圆到整机应用的全生命周期追溯，满足车规与工业客户对质量一致性与可靠性的核心要求。
面向宽禁带器件的创新型栅极驱动解决方案
为实现高效率、高功率密度的电能转换与电机控制系统，必须采用专为宽禁带功率器件量身定制的创新型栅极驱动解决方案。例如，NXP推出的功能安全型GD3162驱动器，集成了动态栅极驱动控制、器件老化监测以及亚微秒级（<1 µs）短路快速检测功能，全面提升系统效率与运行安全性。
GD3162支持可调节的动态栅极驱动强度，可根据实际负载变化智能调节栅极电流，有效降低开关损耗。图1展示了采用NXP功率逆变器参考设计所获得的效率提升测试结果，进一步验证了其在宽禁带器件驱动中的卓越性能表现。

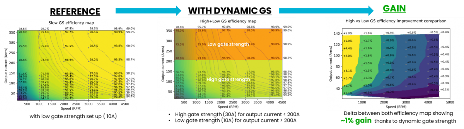

图1 GD3162通过动态栅极驱动实现的效率提升 （图片来源：NXP Semiconductors）
在碳化硅（SiC）功率器件的使用寿命周期中，其阈值电压（Vth）可能发生漂移，这一变化被视为关键的可靠性指标。通过对Vth漂移的持续监测，GD3162能够实现对功率开关器件的状态诊断与预测性可靠性评估。
图2展示了GD3162在实际应用中对SiC器件Vth随时间变化的测量结果，体现了其在器件老化监控方面的能力。

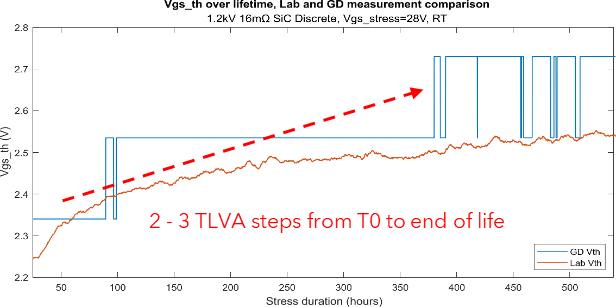

图2 GD3162对SiC器件阈值电压（Vth）漂移的监测结果（图片来源：NXP Semiconductors）
Power-SOI技术：300毫米平台上的关键变革力量
Power-SOI技术作为一项颠覆性平台创新，正在成为满足新一代宽禁带（WBG）功率器件驱动需求的核心支撑。它精准响应了栅极驱动IC在高频、高压、高集成度应用场景下所面临的挑战，为功率电子系统的性能提升与系统优化提供了坚实基础。
Power-SOI：实现高速开关的关键技术
Power-SOI技术在抗负向瞬态电压方面具备显著优势。相比之下，传统的体硅（Bulk）工艺集成电路通常只能承受约–1 V的负电压，超过该阈值时会产生不可控的衬底电流，严重干扰栅极驱动IC的正常运行。
由于体硅架构缺乏绝缘层隔离，在高速开关过程中，寄生参数引发的电压振荡和尖峰容易使芯片引脚暴露在负电压环境下，进而造成器件误动作甚至损坏。而Power-SOI结构通过绝缘体层有效抑制了这种影响，显著提升系统在高频运行下的稳定性和可靠性。
图3展示了栅极驱动器工作过程中出现负电压的示意情况。
Fig 3. Typical half bridge (HB) topology [1]

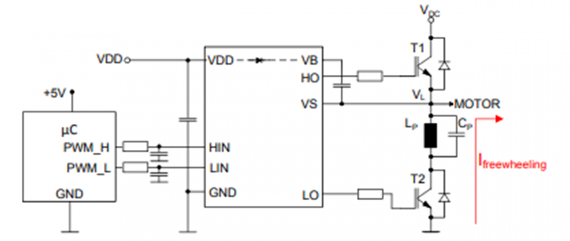

图3 典型的半桥（Half-Bridge, HB）拓扑结构 [1]
当IGBT T1关闭时，电机作为感性负载会在T2的集电极上产生负电压，这是由于自由续流电流（Ifreewheeling）通过T2的续流二极管所致。在此过程中，电路中的寄生电容（Cp）与寄生电感（Lp）会进一步放大该效应，使半桥输出端的电压（VL）在短时间内摆动至–20 V至–100 V的范围。
由于VL通常与栅极驱动IC的VS引脚相连，这类瞬态负电压可能导致驱动器功能紊乱，甚至造成器件损坏。因此，栅极驱动IC必须具备出色的负电压耐受能力及内部保护机制，以保障其在高频高压环境下的稳定可靠运行。

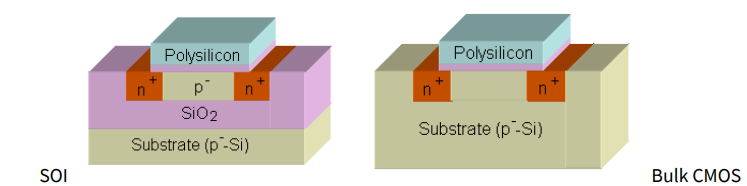

图4 基本的绝缘体上硅（SOI）结构与传统体硅（Bulk CMOS）结构对比 [2]
Power-SOI 是基于 Soitec 独有的 Smart Cut™ 工艺开发的一项先进 SOI 技术，已广泛应用于智能栅极驱动IC中。其结构中的埋氧层（BOX, Buried Oxide）将有源区与硅衬底有效隔离，显著降低了寄生电容，同时防止了相邻器件之间的漏电与闩锁效应。
图4对比展示了Power-SOI与传统体硅（Bulk CMOS）衬底结构的差异。通过将有源区与衬底电气隔离，BOX层从根本上提升了芯片对负电压的抗扰能力，进而扩大了栅极驱动IC的负向瞬态安全工作区（NTSOA, Negative Transient Safe Operating Area）。
图5展示了基于Power-SOI的栅极驱动IC在负电压瞬态条件下的典型NTSOA性能曲线[2]。

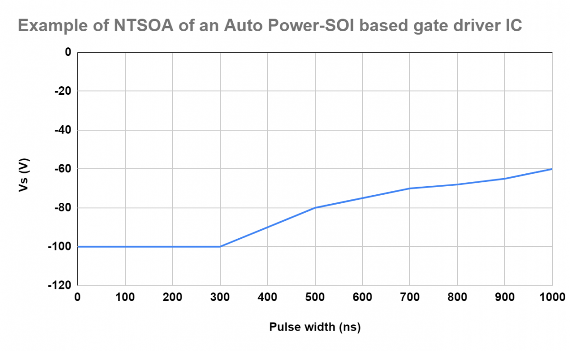

Fig 5. Example of NTSOA of an Auto Power-SOI based gate driver IC [2]
图5 基于汽车级 Power-SOI 的栅极驱动IC的负向瞬态安全工作区（NTSOA）示例 [2]
借助Power-SOI技术所提供的卓越负向瞬态安全工作区（NTSOA）性能，栅极驱动IC能够在高开关频率下稳定运行，无需担心异常扰动对系统的影响，从而实现更高可靠性与性能保障。
此外，Power-SOI通过其埋氧层（BOX）显著降低寄生电容，使得器件设计能够采用更紧凑的PN结结构。在该平台上，可利用双RESURF（Reduced Surface Field）技术结合局部氧化（LOCOS）工艺、BOX结构和SOI顶部薄漂移区，构建出具有高耐压、低导通电阻特性的横向器件。该设计既降低了单位面积导通电阻，也减小了栅极电容，使栅极驱动IC能够支持更高的开关频率。
同时，该架构还能有效缩短传播延迟，确保更精确的时序控制与更强的驱动能力，从而快速对外部MOS器件进行充放电，满足高频系统对响应速度的严苛要求。
更进一步，Power-SOI通过降低器件的栅极电容，从根本上减少高频开关下的功耗，实现了相比传统Bulk工艺更低的开关损耗。如图6所示，该特性显著提升了栅极驱动器的工作频率与系统能效，充分验证了Power-SOI在效率与性能方面的领先优势[2]。
图6 基于Power-SOI 与传统 Bulk 工艺的栅极驱动IC性能对比示例 [2]
Power-SOI技术支持更高的电压和温度工作条件，使得高压与低压模块能够在同一芯片上实现更高程度的单芯片集成。通过将Power-SOI衬底与深沟槽隔离（DTI, Deep Trench Isolation）技术结合使用，该平台不仅有效压缩了整体芯片面积，还能借助其BOX层实现坚固的电气隔离。
这种隔离结构可显著抑制闩锁效应与寄生耦合现象，而DTI结构在垂直方向上形成强有力的物理屏障，使高压与低压器件能够在空间上紧密排布，而不会相互干扰。
图7展示了不同现有技术之间在器件间隔离距离方面的对比情况，进一步说明了Power-SOI在高集成度设计中的结构优势 [3]。

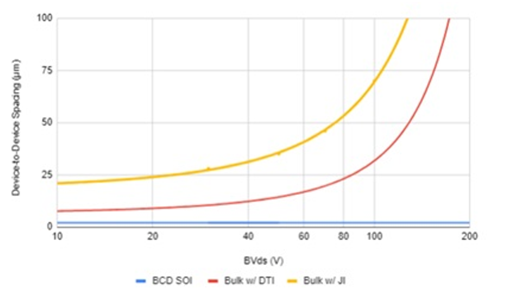

图7 基于不同BCD工艺的器件间隔离距离对比：Power-SOI + DTI、Bulk + DTI、以及Bulk + 结隔离（Junction Isolation）方案 [3]
Power-SOI在高温条件下表现出极低的漏电流特性，使其非常适用于高频功率器件的应用。其核心优势之一在于BOX层可将有源区与衬底有效隔离，从而抑制了在传统体硅器件中随温度呈指数增长的漏电路径。
与传统采用结隔离的Bulk衬底相比，Power-SOI结合深沟槽隔离（DTI）结构，能够大幅降低高温下的漏电风险，提升系统稳定性与器件可靠性。
图8对比展示了Power-SOI + DTI与Bulk + 结隔离结构在不同温度条件下的漏电流表现差异 [4]。

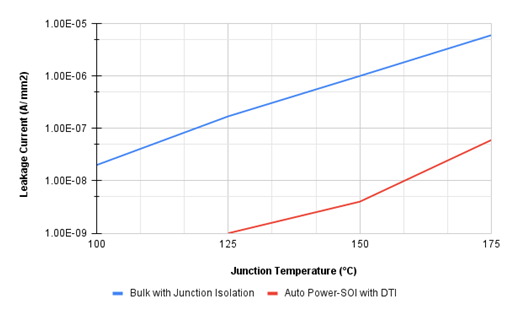

图8 Power-SOI + DTI 与传统Bulk + 结隔离结构的漏电流对比 [4]
在高于125 °C的工作环境下，Power-SOI展现出极低的漏电流特性，大幅简化了高精度模拟电路的设计过程。由于其出色的热稳定性，可显著降低对复杂温度补偿机制的依赖，从而实现具有更低电压漂移与增益漂移的基准电路设计。
这一优势不仅提升了栅极驱动器在高温应用中的性能一致性，也进一步增强了系统的整体可靠性，特别适用于汽车电子、工业控制等对高温稳定性要求极高的场景。
Power-SOI推动智能功能更高度集成
如前文所述，Power-SOI技术支持高压与低压模块在单一芯片上的单片集成，显著缩小整体芯片面积。这使得在一个智能栅极驱动IC中集成功率级、上下桥驱动器以及先进的监测与保护功能成为可能，从而打造高度集成、智能化的下一代驱动解决方案。
与此同时，Power-SOI结构中的埋氧层（BOX）与深沟槽隔离（DTI）有效降低了噪声耦合与串扰风险，为智能功能模块的有序集成提供了理想的电气环境。
Power-SOI还支持在芯片内部集成自举二极管与限流电阻，从而省去外部元器件，降低系统成本并优化总体拥有成本（TCO）。此外，该平台还可实现开关节点电压、高边开关状态等关键信号的片上监测功能，在三相电机驱动等应用中显著减少物料清单（BOM）与PCB面积。
更进一步，Power-SOI简化了栅极驱动芯片与WBG功率器件的协同封装（Co-packaging）过程，不仅提升系统集成度与功率密度，还可将保护电路更靠近功率开关，实现更快速、更可靠的过流与短路响应。
Power-SOI全面满足汽车与工业级功能安全应用要求
随着汽车自动驾驶等级的不断提升，以及工业自动化（如工业4.0、5.0与数字孪生工厂等）快速发展，对系统功能安全（FuSa）等级的需求也日益提升，特别是在满足汽车ISO 26262与工业IEC 61508等国际功能安全标准方面。
Power-SOI技术为实现高功能安全等级的IC设计提供了重要支撑。其高集成度能力有助于在单芯片中集成更多关键功能模块，减少系统所需芯片数量，从而降低系统总故障率（FIT，Failure In Time）。更少的器件与互连点意味着更低的失效风险，大幅提升整个系统的稳定性与可靠性。
通过其DTI与BOX结构所带来的电气隔离优势，Power-SOI实现的单芯片集成能力，显著提高了安全关键应用场景下的平均无故障时间（MTBF，Mean Time Between Failures），使其成为满足汽车与工业功能安全目标的理想平台。
Power-SOI的高稳定性与高可靠性助力认证简化
Power-SOI通过对称输出级结构与器件隔离设计，有效提升电磁兼容性（EMC）并降低电磁干扰（EMI）。其中，BOX层可实现彻底的衬底隔离，防止噪声在芯片内部传播；而DTI与BOX的协同作用可显著抑制器件间的串扰效应。
此外，Power-SOI的隔离结构使得在高压设计中可以串联低压ESD保护器件而不会引入寄生元件，从而有效扩展ESD保护窗口，优化高压静电防护能力。同时，DTI技术替代传统深N阱（Deep N-Well）结隔离，可减少ESD防护结构所需版图面积。
Power-SOI还具备天然抗闩锁、ESD冲击、EMC干扰及EMI杂散等稳定特性，从源头降低因制造过程引入的系统性故障。其BOX与DTI结构强化了芯片级可靠性，减少对复杂容错设计的依赖，简化了符合ISO 26262与IEC 61508等严苛标准的高功能安全系统开发流程。
结合前文提到的高结温下超低漏电特性，Power-SOI也使得下一代栅极驱动IC更容易通过AEC-Q100 Grade 0车规认证，为高可靠应用提供坚实平台。
Power-SOI现已全面迈入300mm时代
多年来，Soitec已在200mm及更小尺寸晶圆上稳定量产Power-SOI，其典型SOI顶层厚度为微米级。依托成熟的Smart Cut™技术，Soitec已成功交付数百万片SOI晶圆，技术稳定性与产能可靠性均已充分验证。
如今，随着半导体制造流程持续向更高集成度与先进工艺平台演进，Power-SOI产业链正加速由200mm向300mm过渡，以更好对接先进封装、光刻与测试环节的需求。
为满足这一转型需求，Soitec现已推出厚SOI晶圆（大于250纳米），结合Smart Cut™技术与单晶外延（Monocrystalline Epitaxy）工艺，构建高品质厚SOI层。这一工艺平台不仅具备优异的晶体完整性，还可实现对晶圆电阻率、厚度均匀性及缺陷密度的精准控制，为300mm Power-SOI器件的高可靠量产奠定坚实基础。
结论
Power-SOI技术是推动新一代栅极驱动器与电源管理IC发展的关键支撑，助力宽禁带（WBG）器件在高速增长市场中的电能转换效率最优化。依托其DTI与BOX结构实现的单芯片集成能力，Power-SOI器件在保持高紧凑度的同时，具备天然抗闩锁、ESD与EMC/EMI干扰的优势，显著提升系统级可靠性。
通过减少芯片数量，Power-SOI有效降低系统故障率（FIT），并提升功能安全水平，可满足如ISO 26262 ASIL-D与IEC 61508 SIL-4等严格的汽车与工业安全标准。随着300mm平台的量产落地，Power-SOI正加速在电动汽车、可再生能源系统及数据中心电源等关键领域的广泛部署。
Power-SOI将持续推动电力电子领域的创新发展，满足行业对性能、安全性与效率不断提升的系统需求。
